天然气流量计的结构
点击次数：793 发布时间：2020-12-20 11:19:20
大家好，今天小编为大家带来的是关于
天然气流量计的结构的介绍。

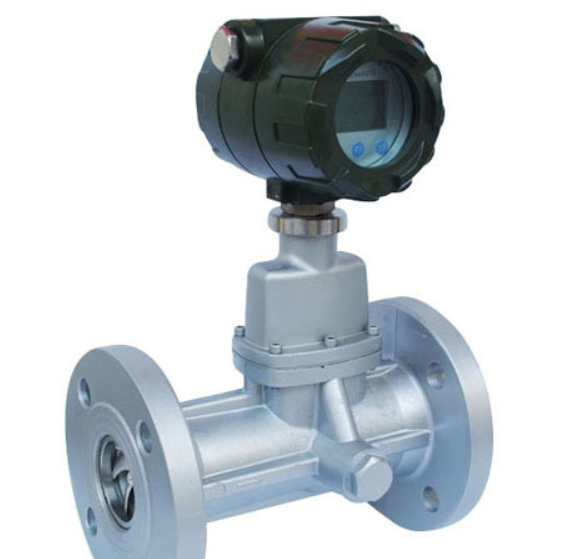

流量计由以下七个基本部件组成： 1、旋涡发生体 用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体产生强烈的漩涡流。 2、壳体 本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用铸铝合金或不锈钢。 3、智能流量计积算仪 由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。 4、温度传感器 以Pt100铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。 5、压力传感器 以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。 6、压电晶体传感器 安装在靠近壳体扩张段的喉部，可检测出漩涡进动的频率信号。 7、消旋器 固定在壳体出口段，其作用是消除旋涡流，以减小对下游仪表性能的影响。
以上就是关于天然气流量计的结构的介绍，希望能对大家有帮助。
