天然气流量计的结构与安装
点击次数：665 发布时间：2020-12-20 11:19:20
1、天然气流量计的构造
天然气流量计一般可分现场传感器（即探头），传输电缆，显示主机三大部分。其传感器有外夹式、插入式、法蓝式（即管段式），显示主机分固定式、便携式，而便携式主机可配备外夹式传感器对固定在线运行的天然气流量计进行比对（现场校准）且安装十分简便（约10多分钟）。
2、天然气流量计测量点的确定
天然气流量计需先选取一个适宜的测量点，然后把测量点的水管参数输入流量计中，*后将传感器（即探头）安装在水管上。
1测量点的一般要求
天然气流量计的测量点要求需在一定长度的直管段上，即选择水流分布均匀的管段，以减少测量误差。
2测量点的选取原则
a、测量点宜选择距上游（水流来方向）10倍管径长度、距下游（水流去方向）5倍管径长度的均匀直管段（即上、下游阀门在该长度以外，或水管的拐点在该长度之外）。
b、该直管段的材质要均匀无疤、裂痕以利于超声波传输。
c、该直管段的内壁应无水垢（若略有水垢有条件时可用蒸汽或高压水吹扫）。
d、该直管段要充满水（无论垂直或水平管段）。
3、天然气流量计传感器的安装
天然气流量计传感器的安装质量直接关乎水流量测量的准确性、可信度和运行可靠性。
1天然气流量计传感器（探头）的分类
常用的天然气流量计传感器按安装方式有如下三种：
外夹式传感器—安装时需将管外壁的拟安装位置打磨光滑后用耦合剂将传感器（探头）贴于管外壁再用专用夹紧装置固定。该方式能方便地在管外进行水流量测量，也适合便携式。缺点是易因耦合剂的处置不当引起信号接收状态恶变而影响测量的稳定性。
插入式传感器—安装时用钻孔工具在不停产状态下将传感器（探头）插入管路中。优点是能在水管内壁结垢或水中带气情况下实现稳定可靠的测量。

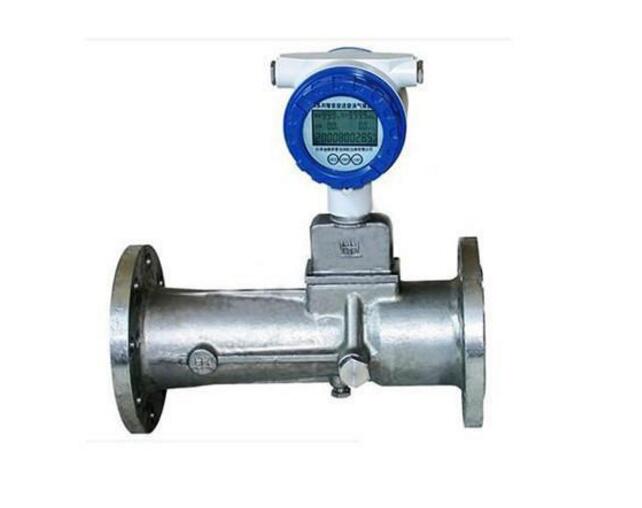

管段式传感器—安装时需要切开选定的直管段，采用法蓝联接。产品已经过专门出厂标定，好处是传感器可以不停产进行维修，特点是测量准确度高。
