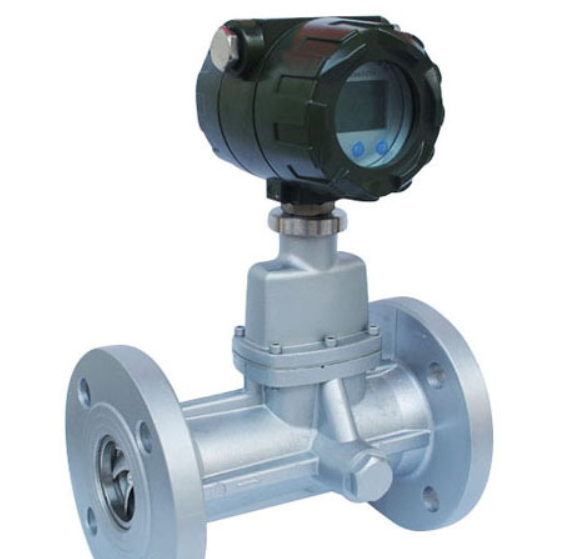

天然气流量计之涡街流量计工况体积流量换算技
点击次数：804 发布时间：2020-12-20 11:19:20
大家好，今天小编为大家带来的是关于
天然气流量计之涡街流量计工况体积流量换算技巧的介绍。
1：根据工艺设定的流量范围计算出实际管道工作状态下的体积流量：
工艺设定的流量可以是质量流量（kg/h）、工作状态下的体积流量（m3/h）或标准状态的体积流量（N m3/h），将质量流量或标准状态的体积流量换算成工作状态下的体积流量的方法如下：
a．将质量流量的*大流量（量程上限）Gmax（kg/h）换算成工作状态下的体积流量Qmax（m3/h），计算公式为：
Qmax Gmax×— m3/h）
式中: ρ ——仪表工作条件下介质的密度ｋｇ/ｍ3
b．将气体标准状态的*大流量（量程上限）Q0max（Nm3/h）换算成工作状态下的体积流量Qmax（m3/h），计算公式为：
Qmax Q0max×—————×————— m3/h）
式中: Ｐ ——仪表工作条件下气体的表压（ＭＰａ）；
ｔ ——仪表工作条件下气体的温度（℃）。
2：涡街流量计根据工作状态下的*大体积流量Qmax（m3/h）计算涡街的*大频率fmax：
fmax ———×Qmax×Ｋ×ＫＴ Hz）
式中: Ｋ ——仪表系数（１／Ｌ），K值标明在仪表铭牌上；
ＫＴ——温度修正系数。
涡街流量计安装点的上游较近处若安装阀门，不断地开关阀门，对流量计的使用寿命影响极大，非常容易对流量计造成**性损坏。流量计尽量避免在架空的非常长的管道上安装，这样时间一长后，由于流量计的下垂非常容易造成流量计于法兰的密封泄露，若不得已安装时，必须在流量计的上下游2D处分别设置管道紧固装置。
以上就是关于天然气流量计之涡街流量计工况体积流量换算技巧的介绍，希望能对大家有帮助。
